再度出擊!小米5200mAh行動電源簡介及測試

文/WOLFLSI
廣 告

小米10400mAh已經上市及熱銷好一陣子,其高性價比得到大部分使用者好評,市場上常常一顆難求,不過部分使用者抱怨體積過大、重量較重,影響到攜帶,所以小米再次推出容量減半、體積縮小的5200mAh版本小米行動電源NDY-02-AH,挾著更低的價格,在米粉節時於台灣官網上架,再次造成搶購熱潮,其性能表現是否會被體積縮小及價格降低影響呢?以下是小米5200mAh行動電源簡介及測試

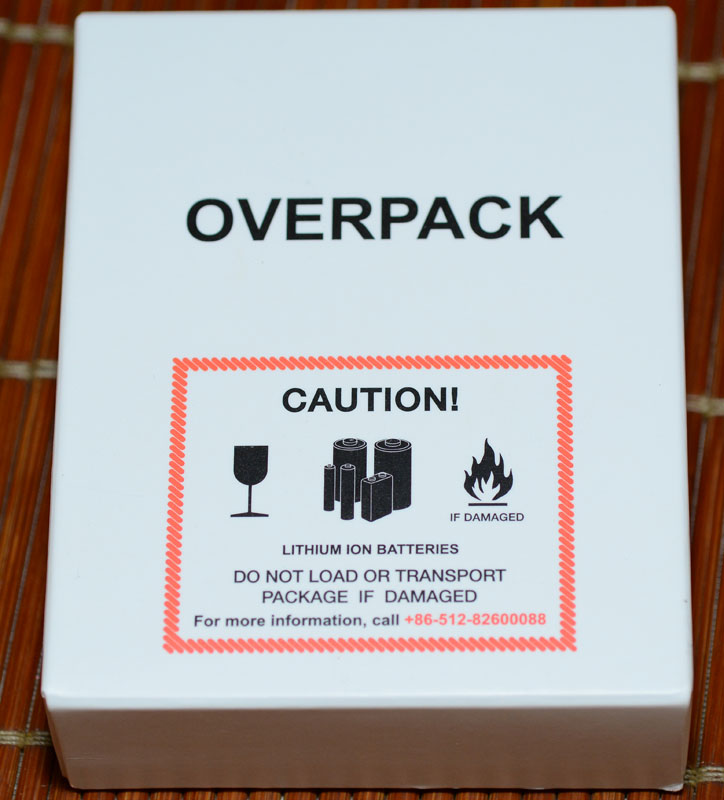

為了環保及節省費用,從小米5200開始改用紙盒外包裝,後期小米10400也同樣改用紙盒包裝,不再使用塑膠盒,正面加上鋰電池安全警告標誌文字
01

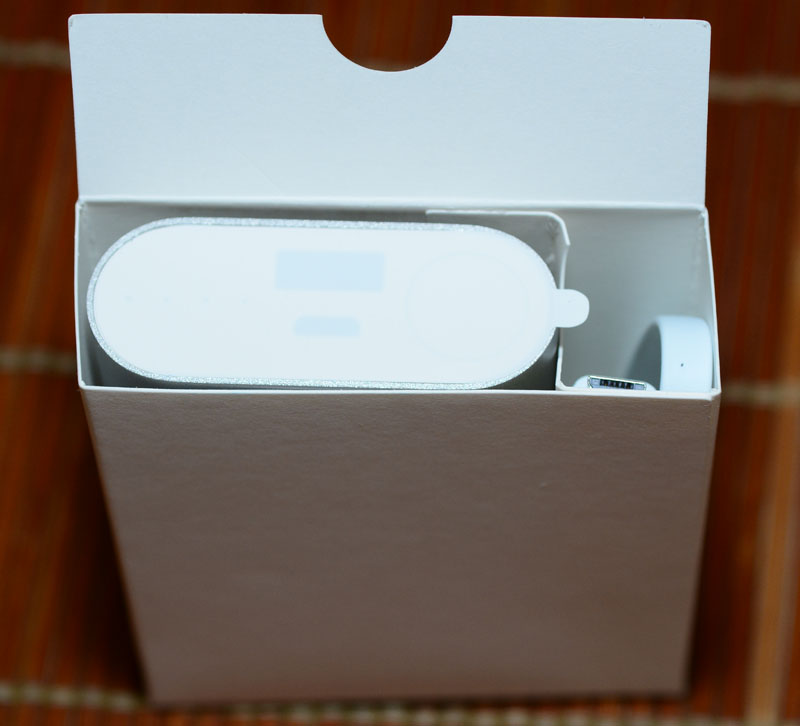

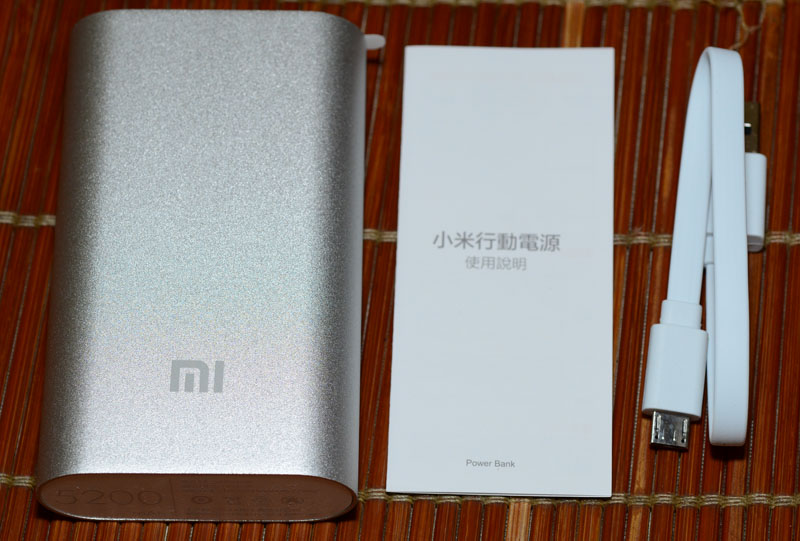

打開外盒,還有一層內盒,內盒蓋掀開就可以看到行動電源本體及其配件,行動電源正面有一白色貼紙貼住保護02所有內容物,有行動電源本體、使用說明書及扁平狀傳輸充電用短線

03

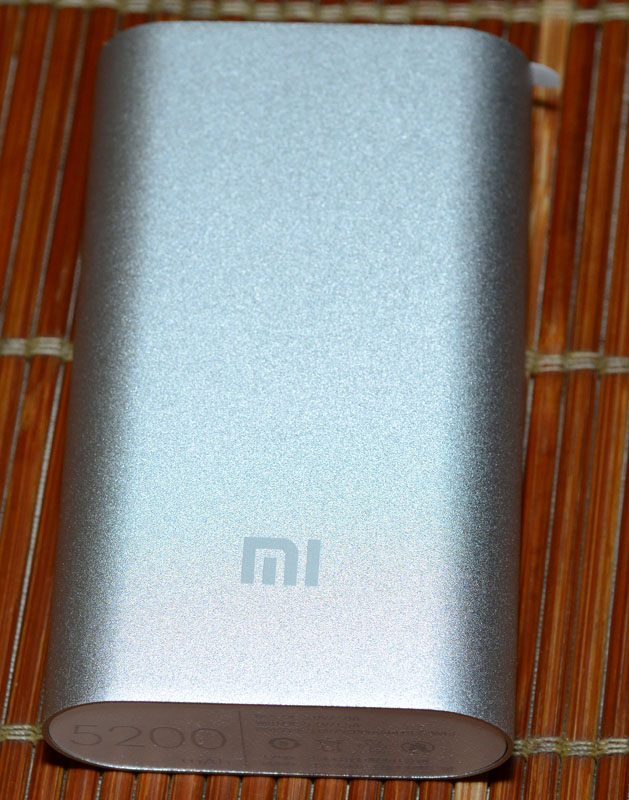

本體同樣採用鋁金屬製作外殼,並打上小米的商標MI字樣

04

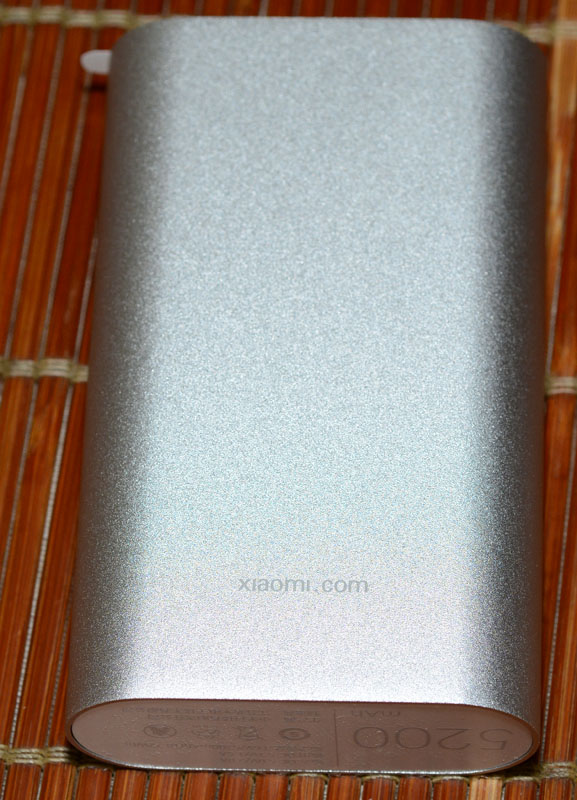

另一面同樣位置打上官方網站網址

05

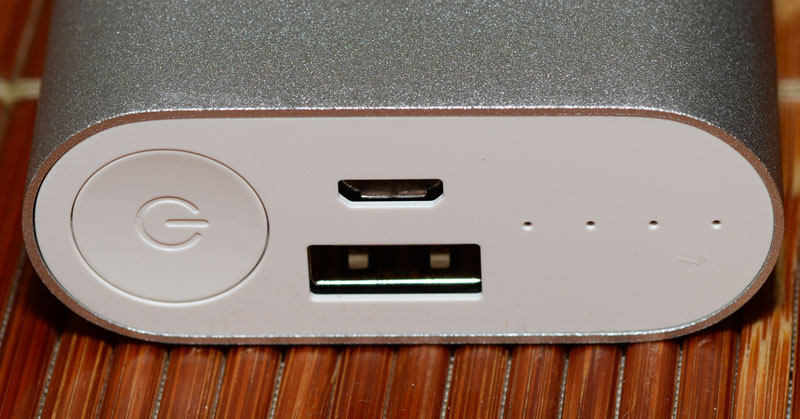

頂部開關、輸入Micro USB、輸出USB接口及電量指示燈,如同小米10400的設計,只是稍微改變排列方式

06

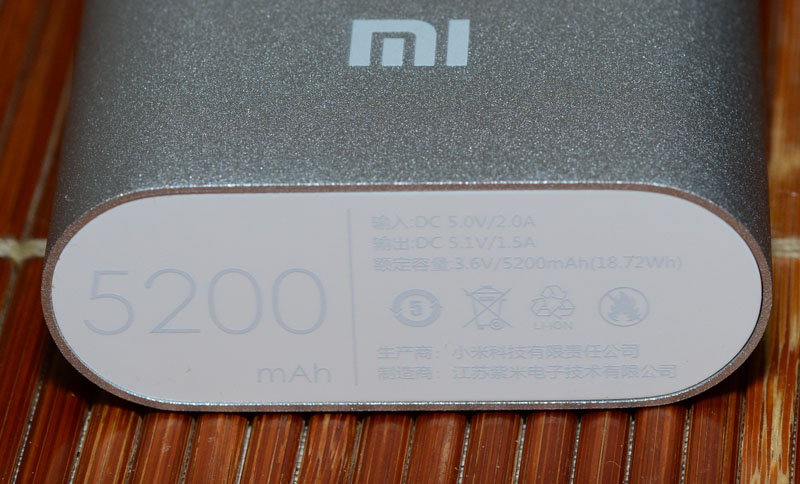

底部印上容量、輸入/輸出規格、額定容量3.6V/5200mAh/18.72Wh、回收標章、生產商及製造商資訊

07

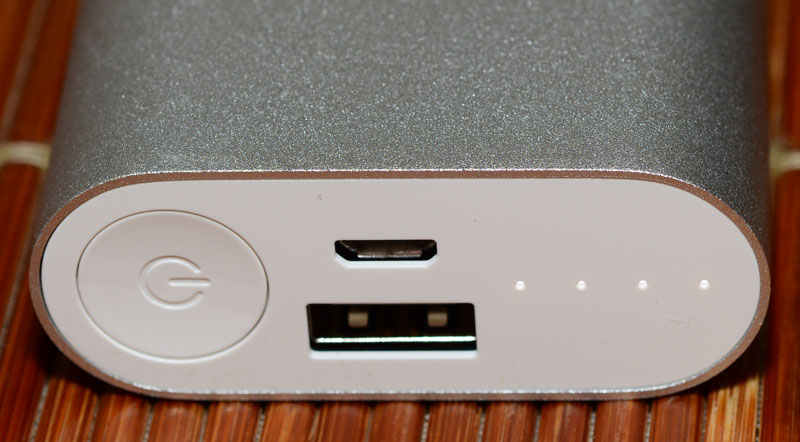

按下開關,放開後行動電源會先點亮四顆白色燈號,再依照內部電量決定最後點亮顆數並開始閃爍,與小米10400不同之處,閃爍25秒內(會閃九次,最後一次會亮比較久)若是沒偵測到負載,行動電源就會自動關閉,時間要短很多
當然也可以直接連接USB裝置,行動電源也會自動啟動並輸出

08

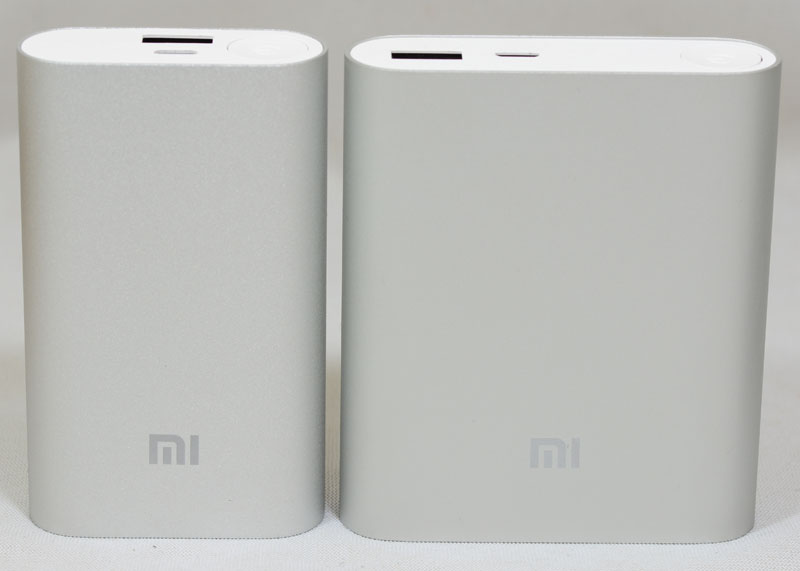

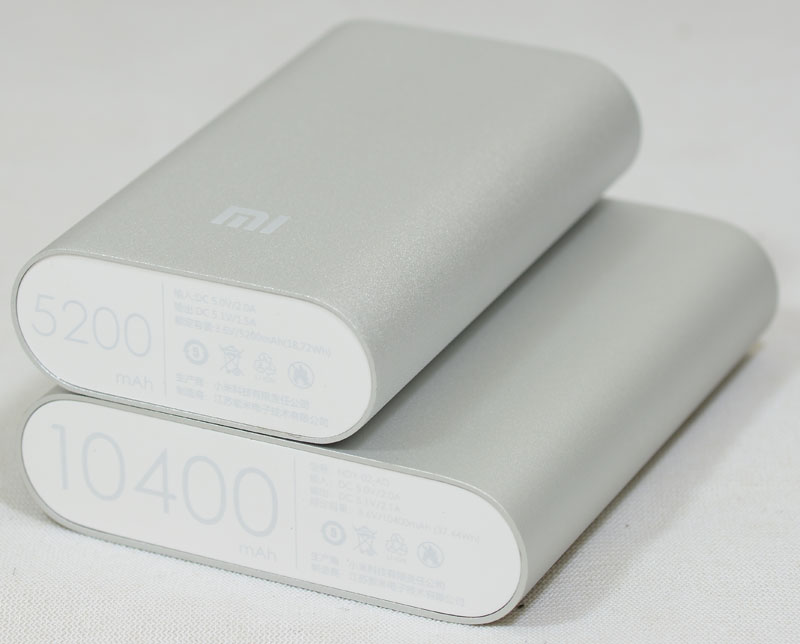

與小米10400的高度比較,兩者是一樣的

09

與小米10400的厚度及寬度比較,厚度是一樣,但寬度只少了1/4多一點

10

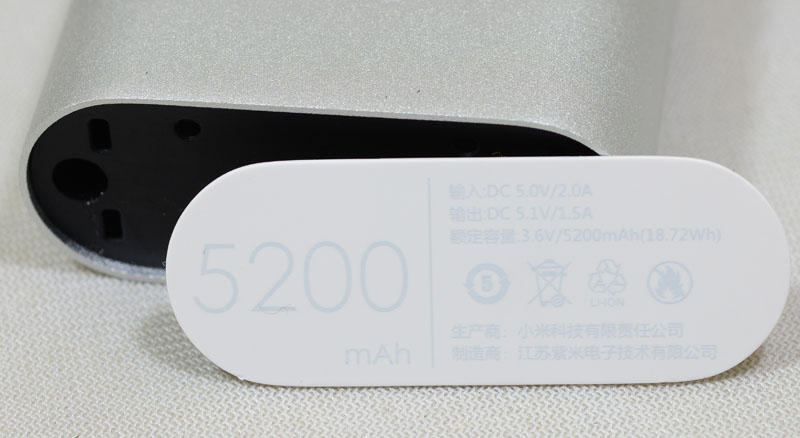

進行分解,與小米10400不同之處,小米5200只有底部有螺絲,所以直接從底部白色塑膠飾板下手,白色塑膠飾板透過卡榫與雙面膠固定在底部(圖中雙面膠已去除)

11

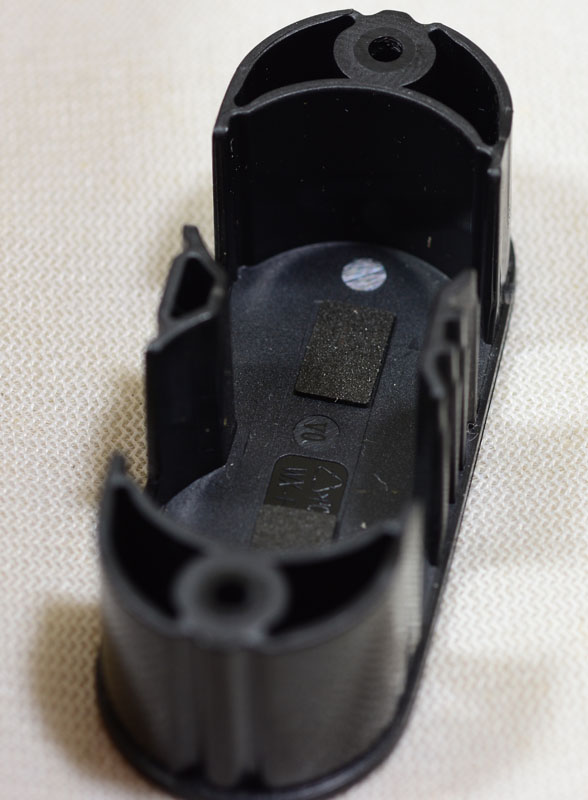

鬆開螺絲後,可取出底部塑膠支撐架,電池槽底部有貼上黑色海綿

12

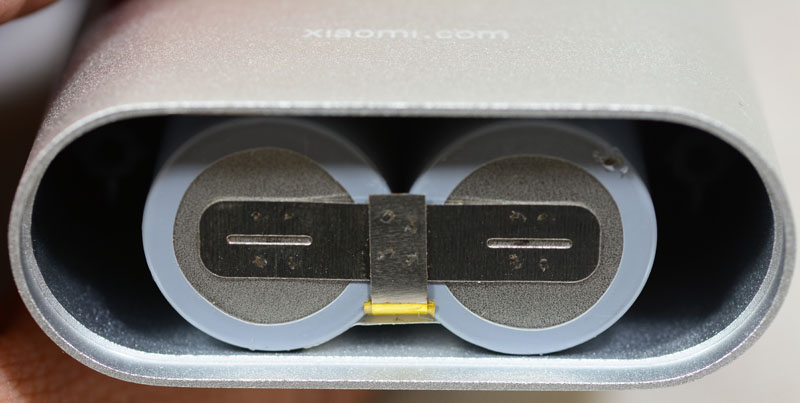

取下底部支撐架後的樣子,兩顆18650電池在中央,可以看到內部兩邊還有一些空間,電池底部鎳片焊接處沒有貼上絕緣膠帶,焊接點數為4點,鎳片也有一定寬度,確保電池連接確實

13

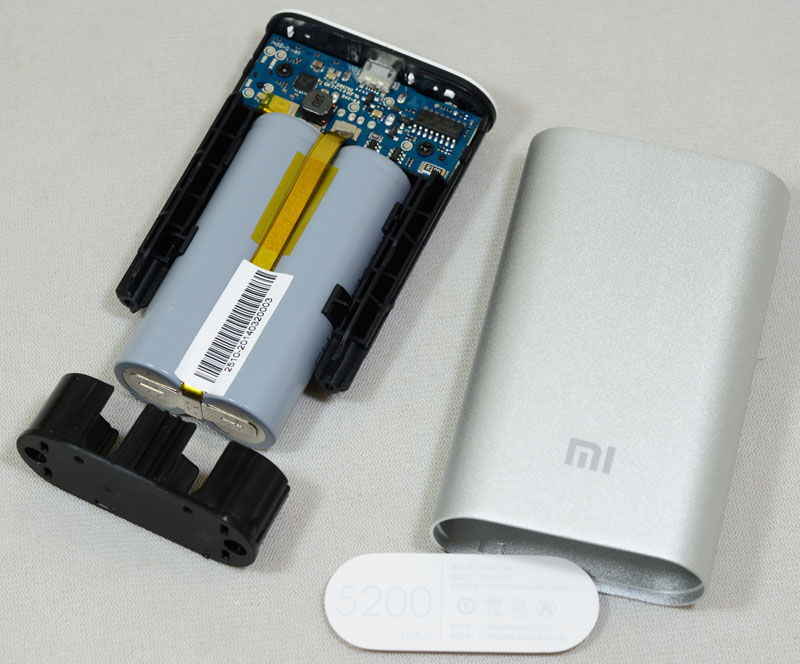

上半部含電路板及電池的支撐架取出後的樣子

14

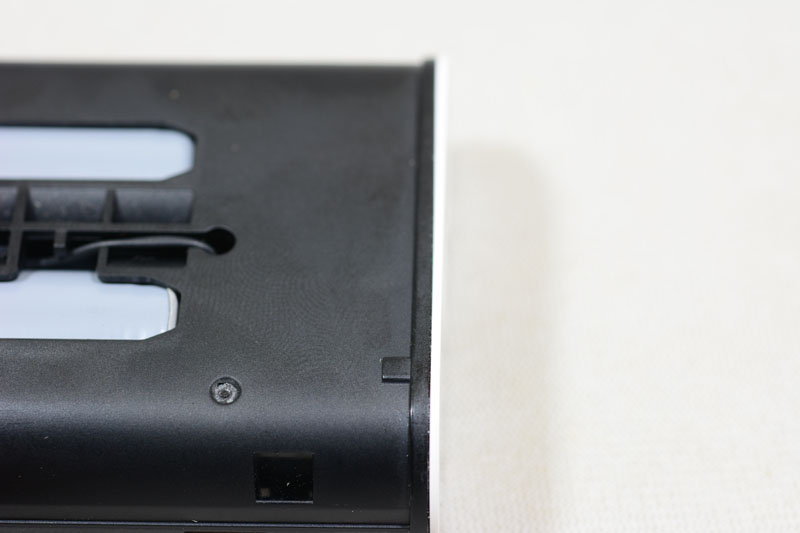

在支撐架的這處邊緣,發現多了一個凸起

15

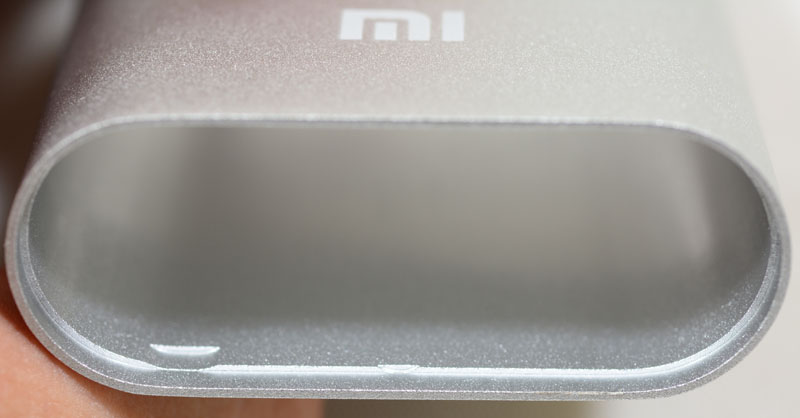

在外殼上下開口對應的位置也加工了一個凹槽,可以限制組裝時安裝進去的方向,這是機構的細節之處

16

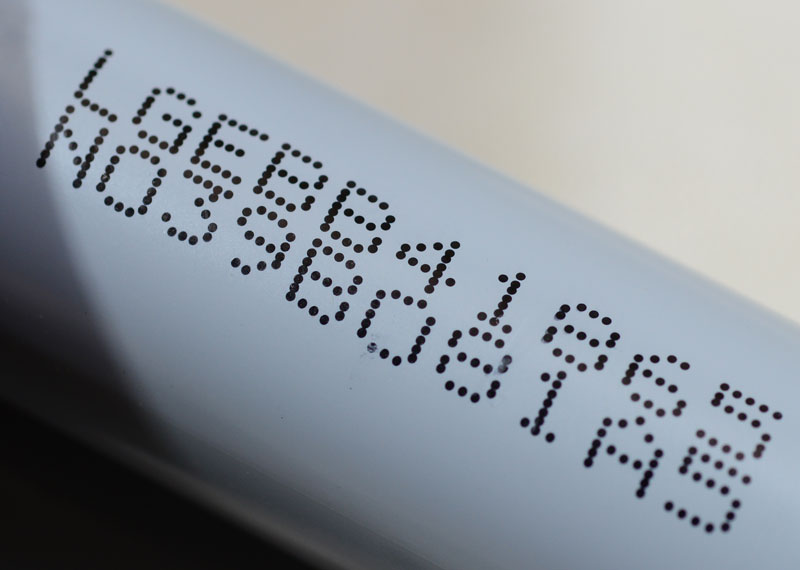

使用LG的LGEBB41865灰皮2600mAh 18650鋰電池,與小米10400相同

17

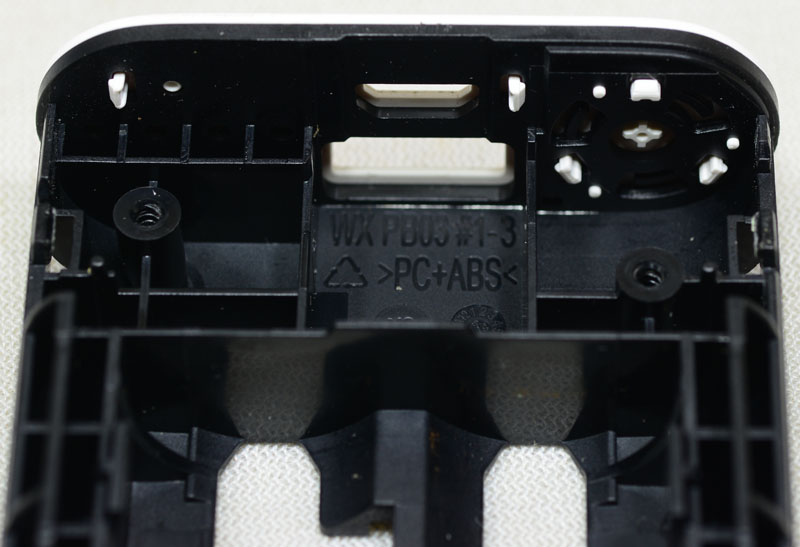

上半部塑膠支撐架機構,電路板安裝處與電池固定座之間有分開的隔板,並透過增加肋條數目提升強度

18

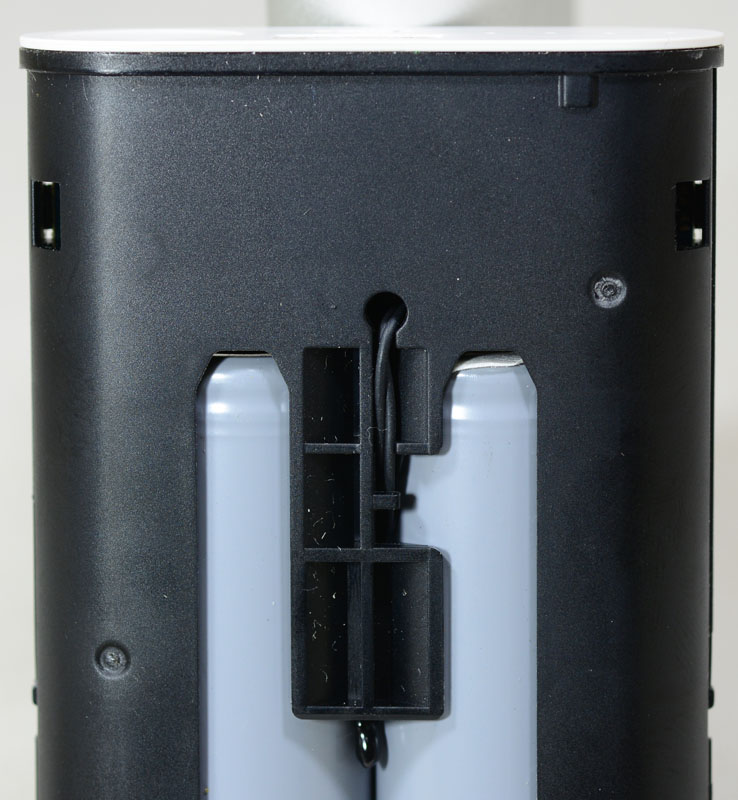

支撐架背面也整合電池溫度感知器的安裝位置,下方亮亮的黑豆狀元件就是NTC溫度感知頭

19

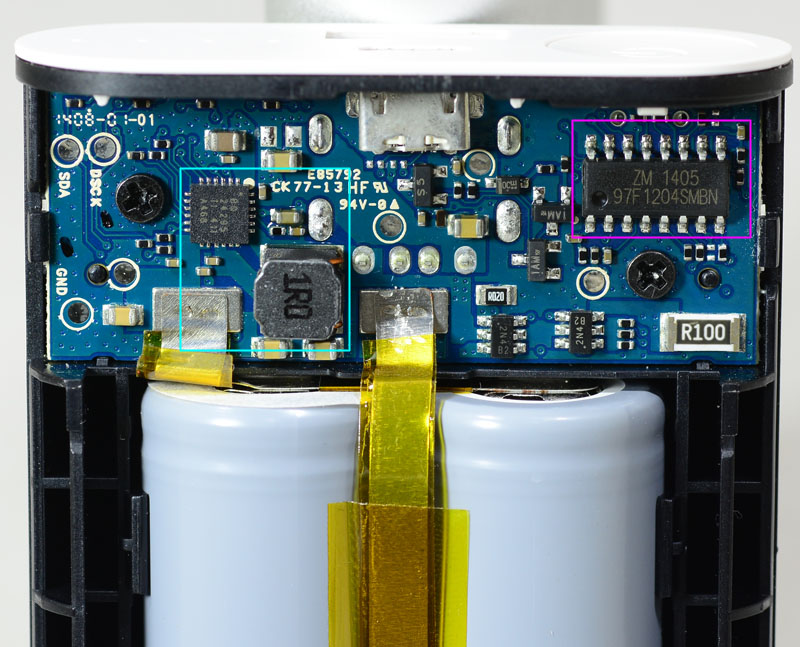

鎳片直接點焊在電路板上的金屬板(10400是採用焊錫焊接在電路板焊盤上),傳遞電池電能,並在外露的大部分鎳片貼上耐熱膠帶來固定及加強絕緣
淺藍色框左上是TI(德儀)的BQ24295,為一個交換式充電與4.5V~5.5V 1.5A升壓的一體化電源IC,右下標示1R0方形元件為封閉式高頻電感;紫色框為ABOV(現代)97F1204系列MCU(微控制器),用來管理行動電源功能及電池電量偵測

20

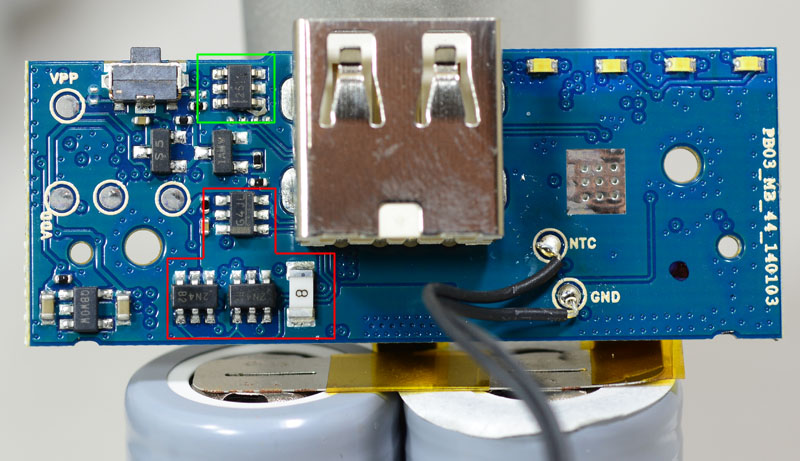

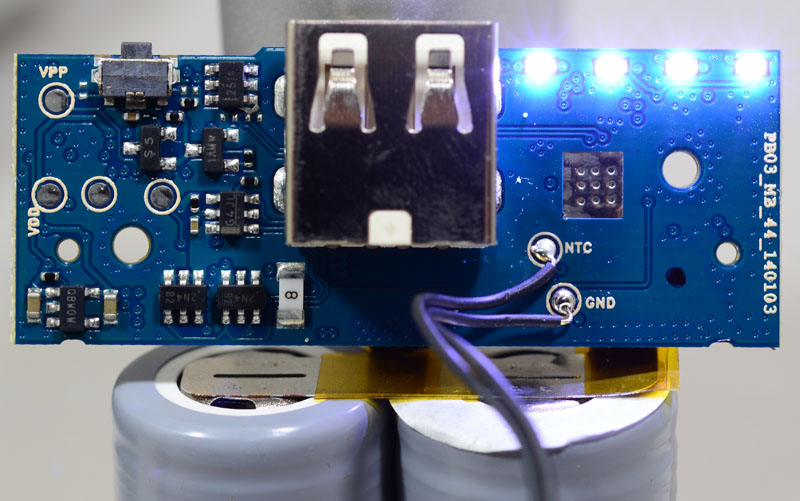

電路板的背面,紅色框為鋰電保護電路,主要構成有白色8安培保險絲、一顆日本精工S-8261單節鋰電保護IC、兩顆SOT-23 N通道MOSFET,針對鋰電池過充、過放、過電流進行保護;綠色框為TI(德儀)TPS2514 USB充電埠控制器,依照插入裝置D+/D-電壓自動提供正確的D+/D-電路特性,讓裝置可識別為快速充電縮短充電時間
兩條從感溫頭來的細黑線焊在NTC及GND焊點上

21

從內部用料及結構看來,除了採用的電源IC(BQ24195 VS BQ24295)不同外,其他電路部分(MCU、鋰電保護、溫度保護、USB充電埠偵測IC等)是10400mAh小米與5200mAh小米都具備的

四顆白光LED,未經外殼阻擋下亮度還蠻刺眼的

22

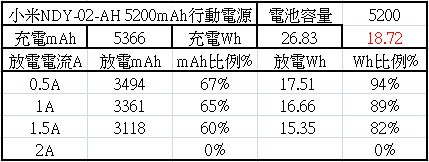

接下來就是針對0.5A/1A/1.5A進行放電,這裡電池組Wh採用外殼標示的5200mAh * 3.6V = 18.72Wh

23

可以看到在0.5A輸出下可用Wh比例高達94%,1A有89%,而1.5A為82%,下降較明顯

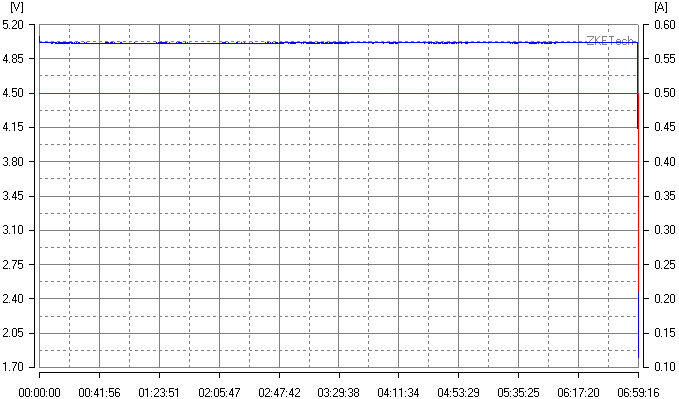

0.5A放電圖表

24

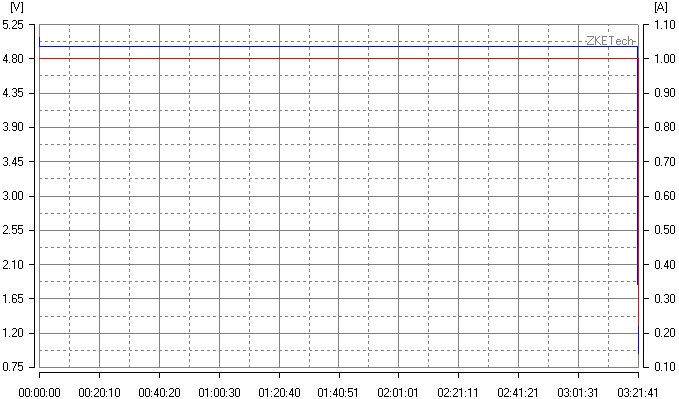

1A放電圖表

25

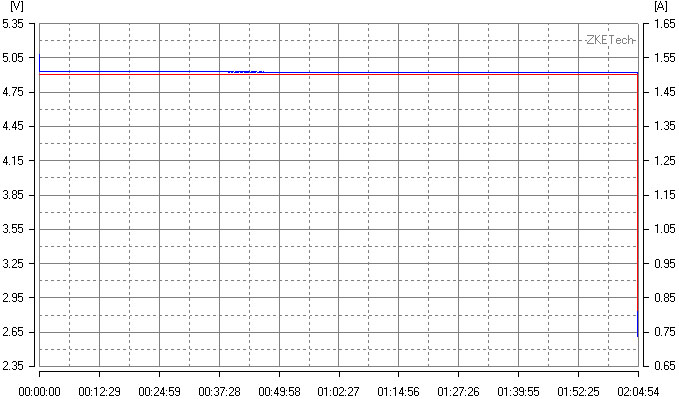

1.5A放電圖表

26

平均輸出電壓維持於5.01V(0.5A)~4.92V(1.5A)間,輸出過程中無大幅度上升下降現象

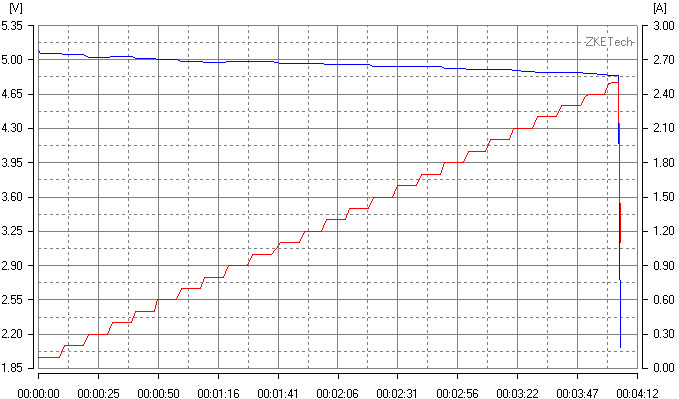

負載測試圖

27

輸出達於2.5A即關閉輸出,發揮保護功能,過流保護點較高,為167%

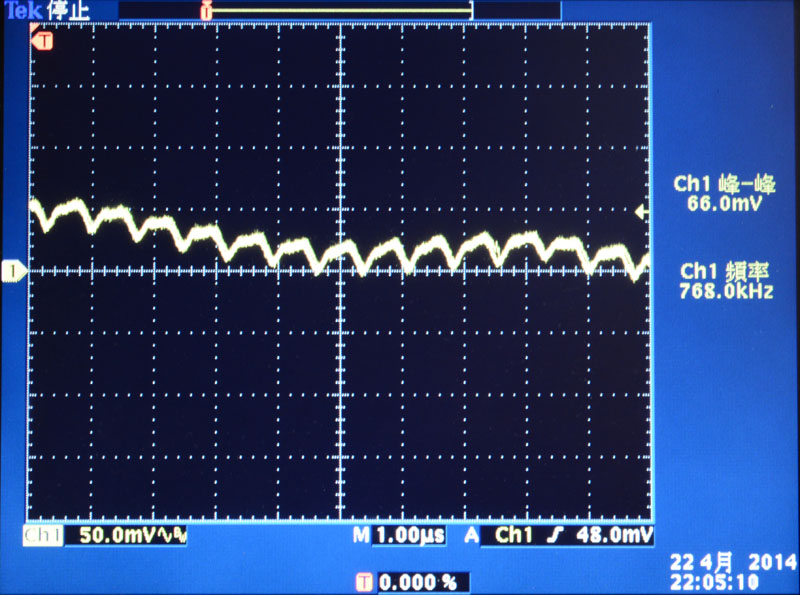

1A輸出漣波,漣波Vp-p為66mV

28

結論:
1.容量減半,售價更便宜
2.少了兩顆電池與較小的外殼,重量減輕
3.在0.5A/1A輸出下可用Wh表現最佳,1.5A下仍維持8成以上
4.該有的保護仍有提供,不因價格壓低而捨棄
5.雖然體積縮小,但受限於電路板布局,只能縮少1/4的寬度
6.5200mAh應付目前大容量電池手機較捉襟見肘,更大電池的平板只能作為電量補充使用
7.過電流保護點較高

報告完畢,謝謝收看
