拆!窺探 Galaxy S7 的防水設計細節

-

不是我愛說三星,國外網站真的很愛報導,內容又很有料,我就再把它翻譯過來跟大家分享啦!Galaxy S7 有 IP68 防水性能我就不多說了大家都知道,它可以在1.5公尺的水下維持30分鐘,但是它是怎麼做到連 USB埠、揚聲器、電源開關、SIM卡槽、和3.5mm耳機孔都可以防水?來來來!拆機給你看。

首先 Galaxy S7 的外殼用了強力黏膠把所有邊框縫隙都完全密封,但是最難防水的地方就是使用者最常用的部分,也就是上面提到的USB埠、揚聲器、電源開關、SIM卡槽、和3.5mm耳機孔。

Galaxy S7 手機裡面有兩個區域設有防潮標籤,一個在 SIM 卡槽內、另一個在 USB 孔附近,標籤一旦受潮就會從白色變成粉紅色,SIM 卡槽只要退出就可以看到標籤判斷是否進水;USB 部分就要拆機才看得到了,所以有沒有讓水流進去手機,這兩個地方就可以判斷了嘿!你也可以自己看

拆!窺探 Galaxy S7 的防水設計細節 121932uasfs2aww3uzvrmr

拆!窺探 Galaxy S7 的防水設計細節 122240wjbnuvjnfubgjeha

拆!窺探 Galaxy S7 的防水設計細節 121938p40gic1xgt6cgz4t

拆!窺探 Galaxy S7 的防水設計細節 121936gx74f8iqq5y1ggff

那手機怎麼做到防水勒。先來看 USB埠的部分,USB埠本身就是密封設計,可能會漏水的地方就是跟機殼之機的接縫處,所以 Galaxy S7 的 USB 口上設計了一圈防水膠環來防水。

拆!窺探 Galaxy S7 的防水設計細節 121940bk36g2zxf3qxgxxr

拆!窺探 Galaxy S7 的防水設計細節 121942szx2tcgm4l6ciiix

SIM卡的區域也是類似,你可以看到卡座裡面有一圈防水膠,蓋上之後膠圈會跟手機貼齊,水就不會流進去了。

拆!窺探 Galaxy S7 的防水設計細節 121954lkxf7rrdf7a8rkak

再來看到揚聲器的地方。我們都知道聲音要靠空氣傳遞,所以基本上不可能把揚聲器整個封死,封死的聲音應該也會難聽到爆,所以它們的做法是設計一塊高密度網子,這塊網子只能讓讓空氣和聲音通過,大分子的水在沒有施加外力的狀況下無法通過這層網子,用這種原理達到防水的效果,不過假如你拿去潛水或用水柱噴它的話,只要超過防水設計的能耐水一樣會衝過網子,所以盡量不要帶它到有水沖的地方,很多人把防水手機弄掛都是這個原因(別耍笨了,好嗎)

拆!窺探 Galaxy S7 的防水設計細節 121946jug51xgcgcjkd5zt

耳機孔的部分也是在靠近機殼的位置設置一圈防水橡膠,背後用環氧樹脂固化封裝起來,讓水無法從這裡流進手機中。

拆!窺探 Galaxy S7 的防水設計細節 121949bjjr4fmbkjkjmkcn

拆!窺探 Galaxy S7 的防水設計細節 121950n7u9kol87ol8yln8

開關鍵的位置增加一層防水膜,避免因為按按鈕的空間讓水有機可趁。

拆!窺探 Galaxy S7 的防水設計細節 121952vgbzilrzlq6rrgbb

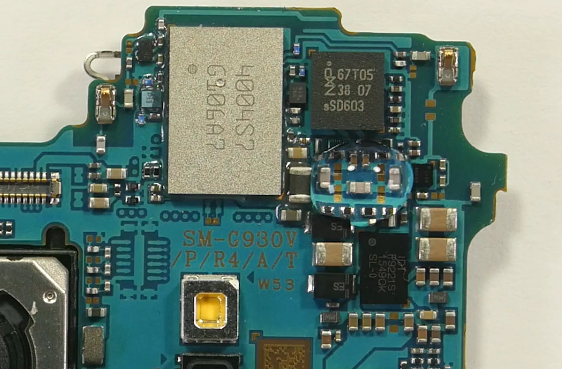

內部電路板也有玄機,滴一滴水上去可以看到水沒有馬上變成膜,而是整個水滴完整的停留在電路板上,各位,這電路板也有防水處理呀!
拆!窺探 Galaxy S7 的防水設計細節 121956zrrgfbjle2jbrm22

拆!窺探 Galaxy S7 的防水設計細節 123405sczfkkpiyztc7etp

這樣你知道為什麼 Galaxy S7 可以有 IP68 防水性能了吧!?完整內容自己看下面這段影片吧!

註:本文為硬是要講論壇會員「科技鮮跪」投稿,不代表本站立場。原文網址
